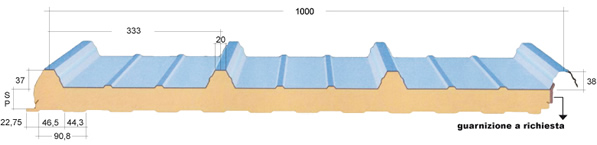

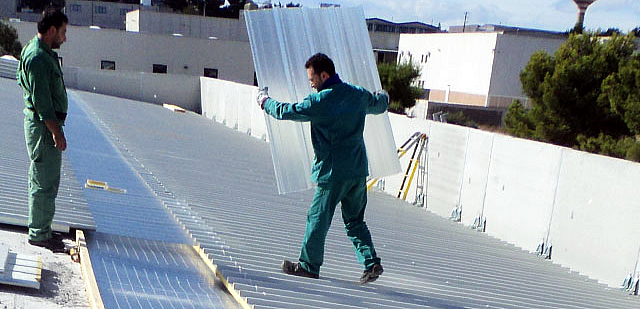

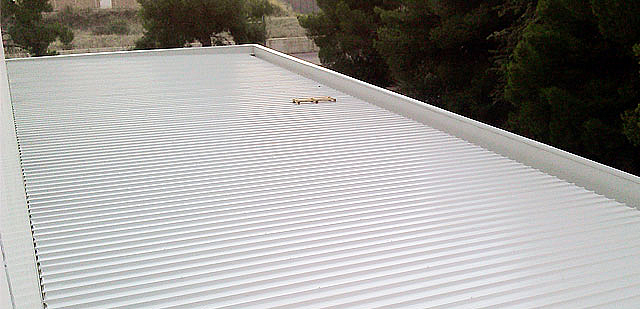

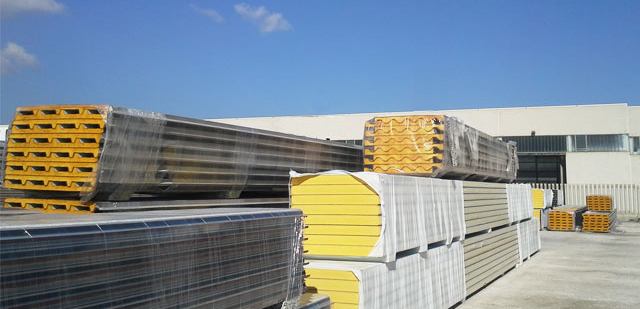

Pannello coibentato a 4 greche costituito da isolante in poliuretano espanso (densità 35-40 Kg/m3) e rivestimento in lamiera zincata e preverniciata. Soluzione economica per un modello utilizzabile sia nelle coperture di natura industriale che civile.
Dimensioni: larghezza mm 1000 - lunghezza da produzione in continuo
Spessore standard: 30 - 40 - 50 - 60 - 80 - 100
Supporti: accioio zincato e preverniciato, inox, alluminio, rame
Varie possibilità di colore
SCHEMA STATICO | □□□□□□□□□□□□□□□□□□□□□□□□□□□ ∆ l ∆ |
CAMPATA SINGOLA |
Sp. pann. (mm) |
PESO Kg/m² |
DISTANZE TRA GLI APPOGGI (ml) | ||||||||||||||||||
1,5 | 1,75 | 2 | 2,25 | 2,5 | 2,75 | 3 | 3,25 | >3,5 | 3,75 | 4 | 4,25 | 4,5 | 4,75 | 5 | 5,25 | 5,5 | 5,75 | 6 | ||
30 |
8,22 |
375 | 320 |
230 |
160 |
115 |
85 |
60 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
8,62 |
490 |
420 |
365 |
275 |
200 |
145 |
110 |
85 |
65 |
50 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
50 |
9,02 |
605 |
515 |
450 |
400 |
305 |
225 |
170 |
135 |
105 |
80 |
65 |
55 |
- |
- |
- |
- |
- |
- |
- |
60 | 9,42 | 720 | 615 | 525 | 145 | 335 | 275 | 230 | 190 | 150 | 120 | 95 | 80 | 65 | 55 | - | - | - | - | - |
80 | 10,22 | 950 | 725 | 555 | 435 | 350 | 290 | 240 | 205 | 175 | 150 | 130 | 115 | 100 | 90 | 80 | 70 | 60 | 50 | - |
100 | 11,02 | 1000 | 770 | 585 | 460 | 370 | 305 | 255 | 215 | 185 | 160 | 140 | 120 | 105 | 95 | 85 | 75 | 65 | 60 | 55 |
p=Kg/mq
uniformemente distribuito. - Larghezza efficace appoggio: 50 mm
Limite di freccia normale: l
1/200 - Limite di freccia scorrimento: l
1/100
Calcolo realizzato in accordo con la norma UNI EN 14509
Sp. pann. (mm) |
K trasmittanza |
|
Kcal -------------- m2 h °C |
Watt -------------- m2 K |
|
30 | 0,614 | 0,712 |
40 | 0,480 | 0,556 |
50 | 0,387 | 0,448 |
60 | 0,324 | 0,375 |
80 | 0,244 | 0,283 |
100 | 0,195 | 0,227 |
La Tecnoplast Srl si riserva il diritto di apportare modifiche ai prodotti o alle loro specifiche, in qualunque momento senza obbligo di preavviso.
