Pannelli di copertura per moduli fotovoltaici Energy Roof


Soluzione progettuale che permette, partendo dalla base dei pannelli industriali, di realizzare una copertura che contenga al suo interno moduli fotovoltaici di qualsiasi dimensione, equilibrando gli aspetti tecnici ed estetici dei componenti della tecnologia fotovoltaica con quelli dell'involucro edilizio.

La copertura con il pannello FV permette di realizzare impianti fotovoltaici con:

  • moduli sulla tonalità del tetto;
  • moduli su una porzione del tetto;
  • moduli su una porzione del tetto con predisposizione per un futuro ampliamento dell'impianto;
  • moduli sulla tonalità del tetto con un camminamento orizzontale o verticale per l'accesso alla manutenzione e pulizia del tetto e dei moduli fotovoltaici.



Pannello fotovoltaico Energy Roof





Sistema utilizzabile
con qualsiasi modulo fotovoltaico standard in commercio

SISTEMA FOTOVOLTAICO TECNOENERGY

VANTAGGI

Nessuna struttura portante costosa

Il pannello di copertura è stato studiato per essere integrato con pannelli fotovoltaici

Veloce installazione dei moduli

con sistema di fissaggio indipendente da quello della copertura

Aumento dell'isolamento termico

grazie all'effetto di tetto ventilato combinando pannello da copertura e modulo fotovoltaico

Nessuna guarnizione aggiuntiva

il sistema fornisce tutti gli accessori da utilizzare per l'installazione dei moduli fotovoltaici

Percorsi pedonabili sulla struttura

Per favorire la pulizia del tetto e dei moduli o l'eventuale manutenzione

Bassi costi di realizzazione

Una soluzione completa con risparmio sul materiale e sui tempi di montaggio

Pannello fotovoltaico TecnoEnergy - Applicazioni

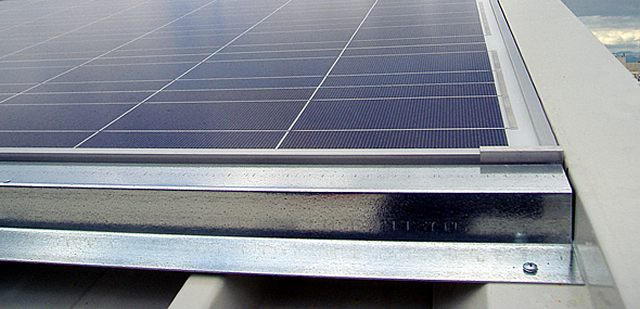

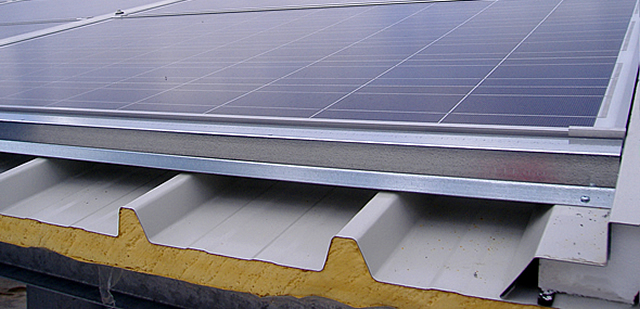

  • Pannello Fotovoltaico
  • Pannelli Fotovoltaici

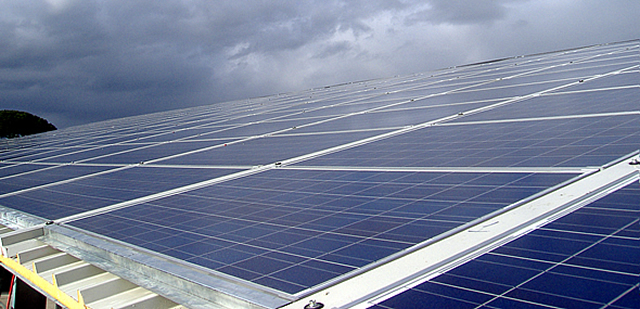

  • Coperture con Pannelli Fotovoltaic

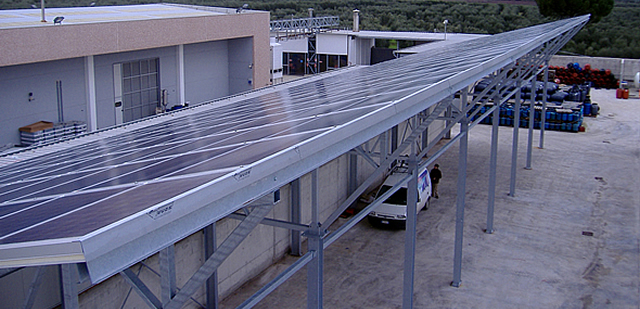

  • Coperture con Pannelli Fotovoltaic

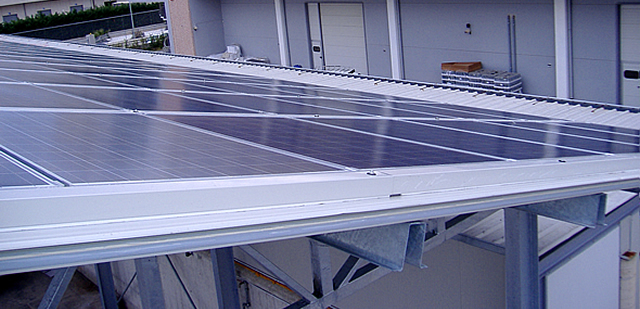

  • Coperture con Pannelli Fotovoltaic

Proprietà statiche

Lato sup. acciaio 0,5 mm - Lato inf. acciaio 0,4 mm



  CAMPATA SINGOLA
Carichi uniformemente
distribuiti ammissibili in Kg/mq

□□□□□□□□□□□□□□□□□□□□□□□□□□□
∆               l               ∆

  CAMPATA MULTIPLA
Carichi uniformemente
distribuiti ammissibili in Kg/mq

□□□□□□□□□□□□□□□□□□□□□□□□□□□
∆         l        ∆         l         ∆

Sp.
pann. (mm)
PESO
Kg/m²
DISTANZE TRA GLI APPOGGI (ml)
1,50 2,00 2,50 3,00 3,50 4,00
30 9,2 276 194 111 48 42 38
40 9,6 346 254 159 83 59 55
50 10,0 414 313 207 119 87 72
60 10,4 482 373 255 156 113 88
80 11,2 620 497 352 229 181 121
100 12,0 673 575 403 295 168 144

Sp.
pann. (mm)
PESO
Kg/m²
DISTANZE TRA GLI APPOGGI (ml)
1,50 2,00 2,50 3,00 3,50 4,00
30 9,2 313 253 200 142 101 78
40 9,6 373 301 233 165 122 95
50 10,0 451 349 266 187 144 113
60 10,4 494 397 299 210 165 131
80 11,2 642 512 369 258 207 167
100 12,0 692 592 420 319 217 186

U=Kg/mq uniformemente distribuito. Limitazione di esercizio: freccia 1/200 l.





PROPRIETA' TERMICHE

SPESSORE PANNELLO (mm)

U
trasmittanza
30 0,693 mqK/W
40 0,541 mqK/W
50 0,452 mqK/W
60 0,365 mqK/W
80 0,263 mqK/W
100 0,224 mqK/Wx



La Tecnoplast Srl si riserva il diritto di apportare modifiche ai prodotti o alle loro specifiche, in qualunque momento senza obbligo di preavviso.
